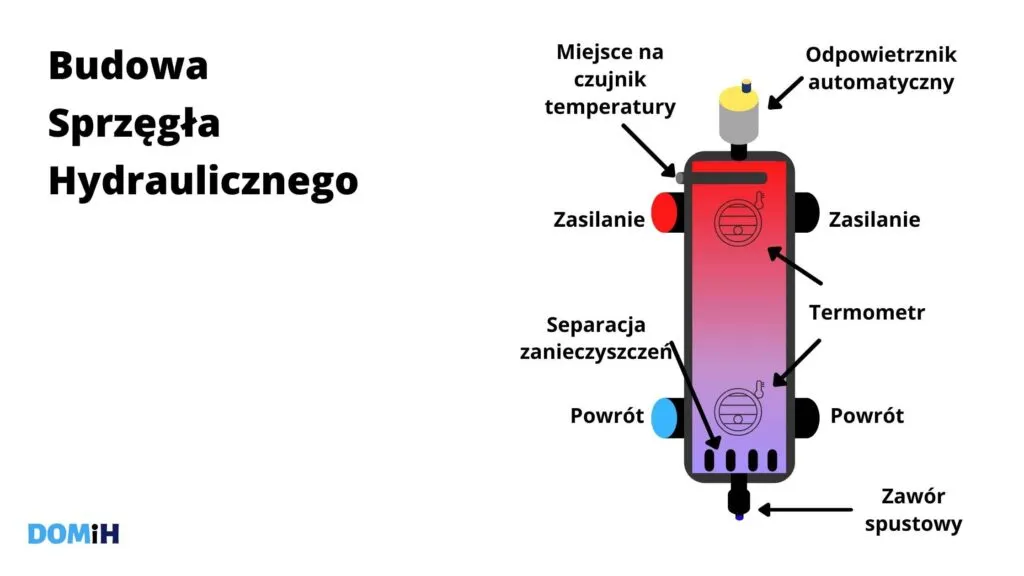

Sprzęgło hydrauliczne to kluczowy element instalacji grzewczych, który skutecznie rozdziela obieg kotłowy od obiegów grzewczych. Jego głównym zadaniem jest zapewnienie stabilnej i efektywnej pracy całego systemu. Prawidłowy dobór sprzęgła ma zasadnicze znaczenie dla wydajności instalacji.
Przy wyborze sprzęgła hydraulicznego należy uwzględnić trzy podstawowe parametry: maksymalną moc źródła ciepła, przepływ w instalacji oraz średnicę przyłącza. Te czynniki determinują, jak sprawnie będzie działał cały układ grzewczy.
Najważniejsze informacje:- Zapewnia ochronę kotła przed zbyt niską temperaturą powrotu
- Umożliwia niezależną pracę różnych obiegów grzewczych
- Wymaga minimalnej konserwacji i jest łatwe w obsłudze
- Stanowi ekonomiczną alternatywę dla zaworów mieszających
- Montaż najlepiej wykonać w pozycji pionowej
- Niezbędne w systemach z wieloma obiegami grzewczymi
- Chroni instalację przed kondensacją i korozją
Kluczowe parametry doboru sprzęgła hydraulicznego
Dobór sprzęgła hydraulicznego wymaga uwzględnienia kilku kluczowych parametrów technicznych. Prawidłowe wymiarowanie sprzęgła hydraulicznego zapewnia efektywną pracę całej instalacji grzewczej. Jest to niezbędny element, który rozdziela obieg kotłowy od obiegów grzewczych.
Parametry sprzęgła hydraulicznego bezpośrednio wpływają na jego skuteczność w systemie. Ich właściwy dobór gwarantuje optymalne działanie instalacji. Niedopasowane sprzęgło może prowadzić do poważnych problemów eksploatacyjnych.
| Parametr | Opis | Wartości referencyjne |
| Moc źródła ciepła | Maksymalna moc kotła | 20-500 kW |
| Przepływ nominalny | Natężenie przepływu wody | 1-30 m³/h |
| Średnica przyłącza | Wymiar króćców przyłączeniowych | DN25-DN100 |
Moc źródła ciepła a wielkość sprzęgła
Przy doborze sprzęgła hydraulicznego kluczowa jest moc źródła ciepła. Wielkość sprzęgła musi być dopasowana do maksymalnej mocy kotła. Im większa moc, tym większe sprzęgło należy zastosować.
Dla kotła o mocy 50 kW należy dobrać sprzęgło o przepustowości minimum 55 kW. Zapewni to bezpieczną pracę systemu.
Czytaj więcej: Ile kosztuje wymiana sprzęgła w Land Rover Freelander? Poznaj ceny 2024

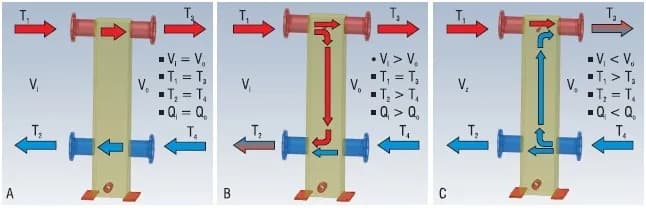

Obliczanie przepływu w instalacji grzewczej
Prawidłowe obliczanie sprzęgła hydraulicznego wymaga znajomości przepływu w instalacji. Przepływ determinuje zdolność systemu do efektywnego transportu energii cieplnej.
Właściwy przepływ zapewnia odpowiednią wymianę ciepła. Jest to kluczowy parametr wpływający na sprawność systemu.
``` V = (Q × 860) / ΔT gdzie: V - przepływ [l/h] Q - moc [kW] ΔT - różnica temperatur [°C] ```Przykładowo, dla instalacji o mocy 30 kW i ΔT=20°C, przepływ wynosi 1290 l/h. Ten wynik pozwala dobrać odpowiednie sprzęgło. Właściwy dobór zapewni optymalną pracę systemu.
Dobór średnicy przyłącza sprzęgła
Dobór sprzęgła hydraulicznego wymaga precyzyjnego określenia średnicy przyłącza. Średnica musi odpowiadać przepływom występującym w instalacji.
Zbyt mała średnica zwiększy opory przepływu. Natomiast przewymiarowanie przyłącza spowoduje niepotrzebny wzrost kosztów.
- Prędkość przepływu nie powinna przekraczać 0,9 m/s
- Średnica przyłącza musi być równa lub większa od średnicy rur instalacji
- Należy uwzględnić straty ciśnienia na przyłączu
- Dopuszczalna różnica ciśnień nie powinna przekraczać 3 kPa
- Wymagany jest zapas 20% dla przepływu maksymalnego
Warunki stosowania sprzęgła hydraulicznego
Sprzęgło hydrauliczne do instalacji grzewczej jest niezbędne w systemach z kilkoma obiegami. Jego zastosowanie zapewnia hydrauliczne rozdzielenie obiegów.
Instalacje z kotłami kondensacyjnymi wymagają szczególnej ochrony. Sprzęgło zapewnia odpowiednią temperaturę powrotu.
Systemy z pompami ciepła również potrzebują sprzęgła. Stabilizuje ono przepływy i chroni źródło ciepła.
- Instalacje z więcej niż jednym obiegiem grzewczym
- Systemy wymagające ochrony temperatury powrotu
- Układy z różnymi temperaturami zasilania
- Instalacje z kotłami o małej pojemności wodnej
Optymalne miejsce montażu
Montaż sprzęgła hydraulicznego powinien być wykonany jak najbliżej źródła ciepła. Odległość nie powinna przekraczać 3 metrów. Lokalizacja musi zapewniać łatwy dostęp dla celów serwisowych.
Sprzęgło należy zabezpieczyć przed przypadkowym uszkodzeniem. Konieczne jest zachowanie odpowiednich odległości od innych elementów. Izolacja termiczna powinna być wykonana starannie.
Zalecany jest montaż w pozycji pionowej. Ułatwia to odpowietrzanie i usuwanie zanieczyszczeń.
Wymagania instalacji wieloobiegowej
W systemach wieloobiegowych dobór sprzęgła hydraulicznego musi uwzględniać sumę przepływów. Każdy obieg wymaga niezależnej regulacji hydraulicznej. Sprzęgło zapewnia stabilną pracę wszystkich obiegów.
Instalacja wieloobiegowa wymaga precyzyjnego zrównoważenia hydraulicznego. Przepływy w poszczególnych obiegach muszą być dostosowane do ich mocy. Należy stosować zawory regulacyjne na każdym obiegu.
Regulacja przepływów wymaga zastosowania zaworów równoważących. System musi być wyposażony w automatykę pogodową.
Zabezpieczenie źródła ciepła
Sprzęgło skutecznie chroni kocioł przed wahaniami temperatury. Stabilizuje ono przepływy w obiegu kotłowym.
Ochrona źródła ciepła wymaga utrzymania minimalnej temperatury powrotu. Zapobiega to kondensacji spalin w kotłach konwencjonalnych.
Temperatura powrotu nie powinna spadać poniżej 45°C dla kotłów konwencjonalnych. W przypadku kotłów kondensacyjnych temperatura powrotu może być niższa. Sprzęgło pomaga w utrzymaniu optymalnych parametrów pracy.
Przygotowanie instalacji do montażu
Przed montażem sprzęgła hydraulicznego konieczne jest dokładne przepłukanie instalacji. Usunięcie zanieczyszczeń zapobiega problemom eksploatacyjnym.
System wymaga sprawdzenia szczelności wszystkich połączeń. Należy wykonać próbę ciśnieniową instalacji.
Montaż powinien być poprzedzony analizą hydrauliczną. Konieczne jest sprawdzenie poprawności doboru wszystkich elementów.
Po montażu należy przeprowadzić rozruch próbny. Sprawdzenie działania wszystkich obiegów jest obowiązkowe.
Skuteczny dobór i montaż sprzęgła - klucz do wydajnej instalacji grzewczej
Dobór sprzęgła hydraulicznego to proces wymagający uwzględnienia trzech kluczowych parametrów: mocy źródła ciepła, przepływu w instalacji oraz średnicy przyłącza. Właściwe wymiarowanie sprzęgła hydraulicznego gwarantuje efektywną pracę całego systemu grzewczego i chroni źródło ciepła przed niekorzystnymi warunkami pracy.
Szczególną uwagę należy zwrócić na montaż sprzęgła hydraulicznego w pozycji pionowej, blisko źródła ciepła. Prawidłowa instalacja, poprzedzona dokładnym płukaniem systemu i próbą ciśnieniową, zapewnia długotrwałą i bezawaryjną pracę urządzenia.
W instalacjach wieloobiegowych sprzęgło hydrauliczne pełni kluczową rolę w zapewnieniu niezależnej pracy poszczególnych obiegów. Właściwe zrównoważenie hydrauliczne i regulacja przepływów, wraz z zastosowaniem automatyki pogodowej, przekłada się na optymalną pracę całego systemu grzewczego.
