Jak prawidłowo dobrać sprzęgło do silnika elektrycznego - najważniejsze zasady

Paula Jankowska3 listopada 20247 min
Jak prawidłowo dobrać sprzęgło do silnika elektrycznego - najważniejsze zasady

Dobór odpowiedniego sprzęgła do silnika elektrycznego to kluczowy element zapewniający długotrwałą i bezawaryjną pracę układu napędowego. Proces ten wymaga uwzględnienia szeregu istotnych parametrów technicznych. Właściwie dobrane sprzęgło nie tylko zabezpiecza silnik przed przeciążeniem, ale również kompensuje niewspółosiowość wałów i redukuje drgania.

Najważniejszym krokiem jest analiza warunków pracy oraz dokładne określenie momentu obrotowego i prędkości obrotowej silnika. Szczególnie polecane dla silników elektrycznych IEC są sprzęgła skrętnie elastyczne, które skutecznie absorbują obciążenia dynamiczne.

Kluczowe informacje:
  • Moment obrotowy (nominalny i maksymalny) to podstawowe parametry przy doborze sprzęgła
  • Charakterystyka pracy maszyny determinuje wybór typu sprzęgła
  • Sprzęgła skrętnie elastyczne są najlepszym wyborem dla silników IEC
  • Prawidłowa instalacja jest równie ważna jak sam dobór sprzęgła
  • Należy uwzględnić warunki pracy - ciągłą lub przerywaną
  • Analiza obciążeń dynamicznych ma kluczowe znaczenie dla żywotności układu

Kluczowe parametry techniczne przy doborze sprzęgła

Dobór sprzęgła do silnika elektrycznego wymaga szczegółowej analizy parametrów technicznych. Właściwe dopasowanie elementów zapewnia optymalną pracę całego układu napędowego. Kluczowe znaczenie ma określenie warunków pracy oraz charakterystyki obciążenia.

Przed rozpoczęciem procesu doboru sprzęgła, należy zgromadzić kompletną dokumentację techniczną silnika. Precyzyjne określenie parametrów technicznych pozwala uniknąć kosztownych błędów. Warto skonsultować się z producentem w przypadku nietypowych zastosowań.

  • Moment obrotowy nominalny i maksymalny (TKN i TKmax)
  • Prędkość obrotowa silnika (rpm)
  • Moc znamionowa silnika (kW)
  • Współczynnik bezpieczeństwa
  • Warunki środowiskowe pracy

Rodzaje sprzęgieł do silników elektrycznych

Rodzaje sprzęgieł do silników elektrycznych można podzielić na kilka podstawowych kategorii. Każdy typ charakteryzuje się innymi właściwościami i zastosowaniem. Sprzęgła elastyczne są najczęściej wybierane do standardowych aplikacji przemysłowych.

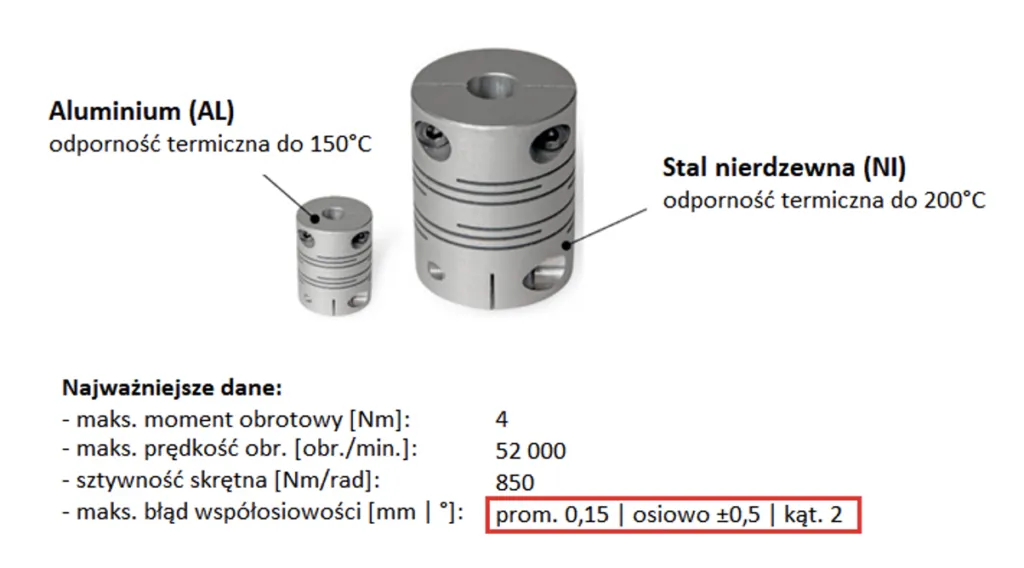

Do precyzyjnych zastosowań stosuje się sprzęgła mieszkowe, które zapewniają wysoką dokładność przenoszenia momentu obrotowego. W przypadku dużych obciążeń dynamicznych sprawdzają się sprzęgła palcowe.

Dobór rodzaju sprzęgła zależy głównie od charakterystyki pracy maszyny. Istotne jest uwzględnienie warunków środowiskowych oraz wymagań dotyczących kompensacji niewspółosiowości.

Typ sprzęgła Zalety Wady
Elastyczne Tłumienie drgań, kompensacja niewspółosiowości Ograniczony moment obrotowy
Mieszkowe Wysoka precyzja, brak luzów Wysoka cena, wrażliwość na przeciążenia
Palcowe Duża wytrzymałość, łatwa wymiana Większe gabaryty, hałaśliwość
Kłowe Prosta konstrukcja, niezawodność Brak tłumienia drgań

Charakterystyka sprzęgieł elastycznych

Sprzęgła elastyczne do silnika stanowią optymalny wybór w większości zastosowań przemysłowych. Charakteryzują się zdolnością do kompensacji niewspółosiowości oraz tłumienia drgań. Element elastyczny skutecznie absorbuje obciążenia udarowe.

Nowoczesne sprzęgła elastyczne produkowane są z wysokiej jakości materiałów polimerowych. Zapewnia to długą żywotność i stabilne parametry pracy w szerokim zakresie temperatur.

  • Kompensacja niewspółosiowości kątowej do 5 stopni
  • Tłumienie drgań i obciążeń udarowych
  • Bezobsługowa praca przez długi okres
  • Możliwość pracy w trudnych warunkach środowiskowych

Czytaj więcej: Wszystkie objawy uszkodzonego czujnika położenia sprzęgła w Audi A4 B6

Obliczanie momentu obrotowego silnika

Prawidłowe obliczenie momentu obrotowego jest kluczowe przy doborze sprzęgła do silnika elektrycznego. Moment nominalny TKN oblicza się ze wzoru: TKN = (9550 × P) / n, gdzie P to moc w kW, a n to prędkość obrotowa w obr/min.

Moment maksymalny TKmax należy zwiększyć o współczynnik bezpieczeństwa, który zależy od charakterystyki pracy. Dla typowych aplikacji przyjmuje się wartość 1.5-2.0 wartości nominalnej. Właściwe określenie momentu maksymalnego zabezpiecza przed przeciążeniem układu.

Wskazówka praktyczna: Zawsze należy uwzględnić współczynnik bezpieczeństwa wyższy niż katalogowy, jeśli sprzęgło pracuje w trudnych warunkach środowiskowych lub przy częstych rozruchach.

Przykładowe obliczenia parametrów sprzęgła

Przedstawimy przykład doboru sprzęgła dla silnika o mocy 11 kW i prędkości 1450 obr/min.

1. Obliczenie momentu nominalnego: - TKN = (9550 × 11) / 1450 = 72,5 Nm 2. Określenie momentu maksymalnego: - TKmax = 72,5 × 1,8 = 130,5 Nm 3. Dobór sprzęgła: - Wymagany moment katalogowy > 130,5 Nm - Wybrano sprzęgło o momencie nominalnym 160 Nm

Proces doboru sprzęgła krok po kroku

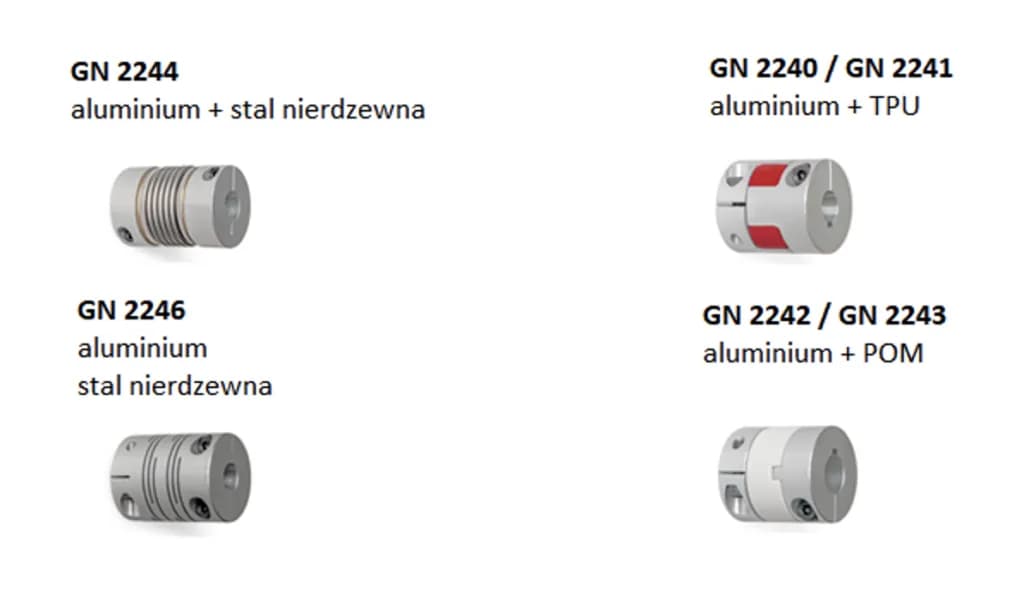

Zdjęcie Jak prawidłowo dobrać sprzęgło do silnika elektrycznego - najważniejsze zasady

Dobór sprzęgła do silnika elektrycznego wymaga systematycznego podejścia. Rozpoczynamy od analizy parametrów technicznych silnika i warunków pracy. Kluczowe jest określenie charakteru obciążenia i wymagań środowiskowych.

Następnym krokiem jest weryfikacja dostępnych typów sprzęgieł i ich parametrów. Należy uwzględnić również aspekty ekonomiczne i dostępność części zamiennych.

Ostateczny wybór powinien być poparty obliczeniami i konsultacją z producentem. Warto rozważyć również przyszłe potrzeby modernizacyjne układu.

Etap doboru Czynniki do uwzględnienia
Analiza wstępna Moc, prędkość, warunki pracy
Obliczenia techniczne Momenty obrotowe, współczynniki bezpieczeństwa
Wybór typu Rodzaj sprzęgła, materiał, producent
Weryfikacja Zgodność z dokumentacją, konsultacja techniczna

Montaż sprzęgła w silniku elektrycznym

Prawidłowy montaż sprzęgła w silniku elektrycznym jest kluczowy dla jego długotrwałej pracy. Rozpoczynamy od dokładnego oczyszczenia powierzchni montażowych i sprawdzenia wymiarów.

Kolejnym krokiem jest kontrola współosiowości wałów. Wykorzystujemy do tego specjalistyczne przyrządy pomiarowe. Niedokładności montażowe mogą prowadzić do przyspieszonego zużycia.

Podczas montażu należy przestrzegać momentów dokręcania wskazanych przez producenta. Zbyt mocne dokręcenie może uszkodzić elementy sprzęgła.

Po zakończeniu montażu konieczne jest przeprowadzenie próbnego rozruchu. Sprawdzamy temperaturę pracy i poziom drgań układu.

Narzędzia niezbędne do instalacji

Do prawidłowej wymiany sprzęgła w silniku elektrycznym potrzebny jest podstawowy zestaw narzędzi. Najważniejsze są klucze dynamometryczne i czujniki zegarowe do pomiaru współosiowości.

Warto zaopatrzyć się również w specjalistyczne ściągacze i przyrządy montażowe. Profesjonalne narzędzia znacząco ułatwiają pracę i zwiększają jej precyzję.

Najczęstsze błędy przy doborze sprzęgła

Podstawowym błędem przy doborze sprzęgła do silnika jest niedoszacowanie momentu maksymalnego. Prowadzi to do przedwczesnego zużycia lub awarii.

Kolejnym częstym problemem jest ignorowanie warunków środowiskowych. Temperatura, wilgotność i zapylenie znacząco wpływają na trwałość sprzęgła.

Wybór najtańszego rozwiązania bez analizy technicznej często okazuje się kosztowny w eksploatacji. Warto inwestować w sprawdzone rozwiązania renomowanych producentów.

Jak uniknąć problemów z niewspółosiowością

Precyzyjne ustawienie współosiowości jest kluczowe dla trwałości sprzęgła. Wykorzystanie nowoczesnych metod pomiarowych, takich jak laserowe systemy osiowania, znacząco zwiększa dokładność montażu.

Regularne kontrole i konserwacja pozwalają wykryć problemy na wczesnym etapie. Warto prowadzić dokumentację pomiarów i przeglądów technicznych.

Co musisz wiedzieć o wyborze sprzęgła - wskazówki eksperta

Dobór sprzęgła do silnika elektrycznego to proces wieloetapowy, wymagający uwzględnienia szeregu parametrów technicznych. Najważniejsze to precyzyjne obliczenie momentu obrotowego oraz właściwa ocena warunków pracy układu napędowego.

Dla większości standardowych zastosowań przemysłowych najlepszym wyborem są sprzęgła elastyczne, które oferują optymalny kompromis między trwałością, ceną a parametrami użytkowymi. Kluczowe znaczenie ma również prawidłowy montaż i regularne kontrole współosiowości.

Sukces w doborze sprzęgła zależy od systematycznego podejścia i unikania typowych błędów, takich jak niedoszacowanie momentu maksymalnego czy ignorowanie warunków środowiskowych. Warto zainwestować w jakościowe rozwiązania i profesjonalny montaż, co w długiej perspektywie przekłada się na niższe koszty eksploatacji i większą niezawodność.

Najczęstsze pytania

Koszt wymiany sprzęgła w silniku elektrycznym zależy od kilku czynników. Główne składowe to cena samego sprzęgła, która waha się od 200 do 2000 zł w zależności od typu i producenta, oraz koszt robocizny. Całkowity koszt wymiany może wynieść od 500 do 3000 zł, w zależności od stopnia skomplikowania pracy i regionu.

Częstotliwość wymiany sprzęgła zależy od intensywności użytkowania i warunków pracy. Przy normalnej eksploatacji sprzęgło powinno działać bezawaryjnie przez 3-5 lat. Jednak w przypadku dużych obciążeń lub pracy w trudnych warunkach, kontrolę należy przeprowadzać co 12 miesięcy.

Montaż sprzęgła wymaga specjalistycznej wiedzy i narzędzi. Nieprawidłowa instalacja może prowadzić do uszkodzenia silnika lub sprzęgła. Zaleca się, aby montaż przeprowadzał wykwalifikowany technik, który posiada odpowiednie doświadczenie i sprzęt do precyzyjnego ustawienia współosiowości.

Główne oznaki zużycia sprzęgła to nietypowe dźwięki podczas pracy, zwiększone wibracje, spadek wydajności silnika oraz przegrzewanie się układu. Dodatkowym sygnałem może być nierównomierna praca silnika lub problemy z rozruchem. Każda z tych oznak wymaga natychmiastowej diagnostyki.

Używanie niewłaściwie dobranego sprzęgła może prowadzić do przedwczesnego zużycia elementów silnika, zwiększonego zużycia energii elektrycznej oraz awarii mechanicznych. Może to skutkować kosztownymi naprawami, przestojami w pracy maszyny oraz znacznym skróceniem żywotności całego układu napędowego.
