Sprzęgło hydrauliczne to kluczowy komponent systemów centralnego ogrzewania, który działa jak most między obiegiem kotłowym a grzewczym. Jego głównym zadaniem jest zapewnienie niezależnej pracy różnych części systemu grzewczego. Umożliwia efektywne działanie instalacji z wieloma obiegami, takimi jak grzejniki czy ogrzewanie podłogowe.
To urządzenie ma formę specjalnego zbiornika ze stali, wyposażonego w system rur łączących różne obiegi. Szczególnie sprawdza się w instalacjach średniej i dużej mocy, gdzie występuje potrzeba zarządzania wieloma obiegami grzewczymi jednocześnie.
Kluczowe informacje:- Separuje obiegi grzewcze, pozwalając na ich niezależną pracę
- Chroni źródło ciepła przed zbyt niską temperaturą wody powrotnej
- Automatycznie usuwa powietrze i zanieczyszczenia z instalacji
- Zabezpiecza przed przegrzaniem w systemach ogrzewania podłogowego
- Idealnie sprawdza się w kotłowniach kaskadowych i systemach z pompami ciepła
- Zwiększa żywotność całej instalacji grzewczej
Czym jest sprzęgło hydrauliczne
Sprzęgło hydrauliczne to specjalistyczny element instalacji grzewczej, który rozdziela obieg kotłowy od obiegu grzewczego. Jest to kluczowe urządzenie zapewniające prawidłowe funkcjonowanie złożonych systemów centralnego ogrzewania. Instalacja sprzęgła hydraulicznego umożliwia efektywne zarządzanie różnymi obiegami grzewczymi.

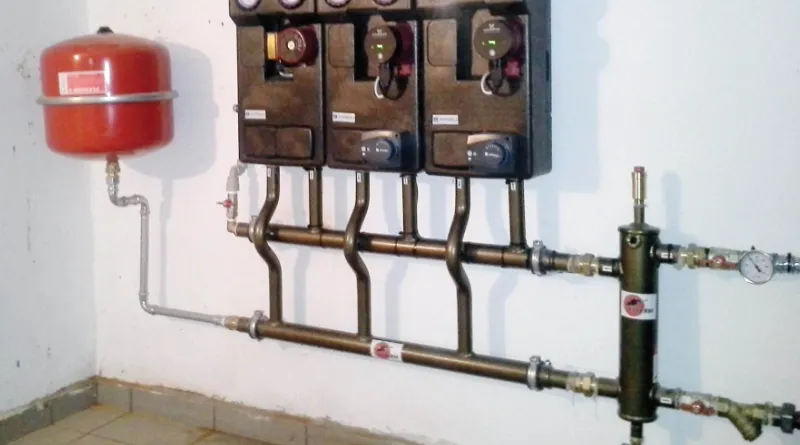

W praktyce sprzęgło hydrauliczne w kotłowni działa jak separator hydrauliczny, umożliwiający niezależną pracę pomp obiegowych. Jego zastosowanie jest szczególnie istotne w instalacjach o średniej i dużej mocy. Dzięki niemu możliwe jest połączenie różnych systemów grzewczych w jedną, sprawnie działającą całość.
Elementy składowe sprzęgła hydraulicznego
Podstawowym elementem jest zbiornik wykonany ze stali nierdzewnej lub węglowej, wyposażony w króćce przyłączeniowe. Konstrukcja zbiornika zawiera specjalnie zaprojektowane przegrody wewnętrzne, które odpowiadają za prawidłowy przepływ czynnika grzewczego.
Wewnątrz sprzęgła hydraulicznego znajdują się elementy odpowiedzialne za separację powietrza i zanieczyszczeń. System odpowietrzający i odmulający stanowi integralną część urządzenia.
- Zbiornik główny - wykonany ze stali, stanowi trzon konstrukcji
- Króćce przyłączeniowe - umożliwiają podłączenie rur zasilających i powrotnych
- System odpowietrzający - automatycznie usuwa powietrze z instalacji
- Separator zanieczyszczeń - wychwytuje i gromadzi zanieczyszczenia mechaniczne
- Przegrody wewnętrzne - zapewniają odpowiedni przepływ i mieszanie czynnika grzewczego
Czytaj więcej: Jak wymienić koło w samochodzie? Praktyczny przewodnik po wymianie koła w samochodzie
Zasada działania systemu ze sprzęgłem

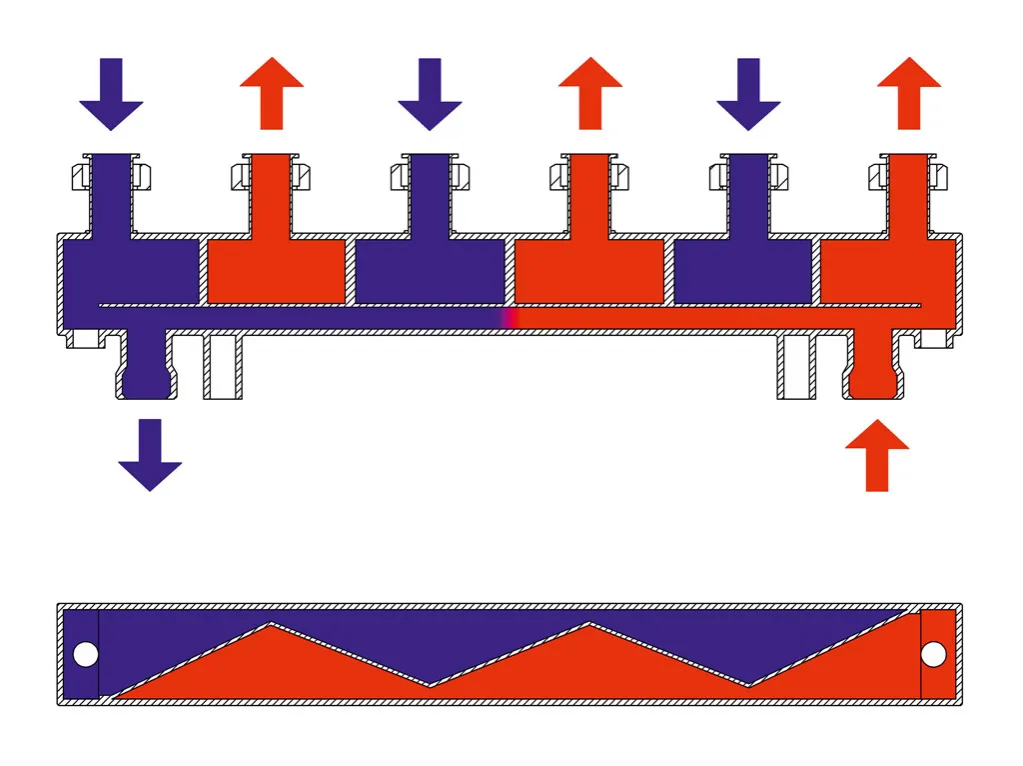

Zasada działania sprzęgła hydraulicznego opiera się na zjawisku mieszania się wody w specjalnie zaprojektowanym zbiorniku. Czynnik grzewczy z obiegu kotłowego miesza się z wodą z obiegu grzewczego, zachowując przy tym odpowiednie parametry przepływu.
Przegrody wewnętrzne zapewniają optymalne warunki przepływu i mieszania się czynnika grzewczego. Dzięki temu możliwe jest utrzymanie stabilnych parametrów pracy w obu obiegach.
System odpowietrzający automatycznie usuwa powietrze z instalacji, podczas gdy separator wychwytuje zanieczyszczenia. To pozwala na długotrwałą i bezawaryjną pracę całego układu.
Parametry pracy sprzęgła hydraulicznego
Optymalna prędkość przepływu czynnika przez sprzęgło wynosi od 0,1 do 0,3 m/s. Temperatura pracy może wynosić od 0°C do 110°C, w zależności od typu instalacji.
Ciśnienie robocze standardowo wynosi do 6 bar. Wymiary sprzęgła dobiera się tak, aby zapewnić odpowiedni przepływ dla całej instalacji.
| Parametr | Wartość |
| Maksymalna temperatura pracy | 110°C |
| Ciśnienie robocze | 6 bar |
| Prędkość przepływu | 0,1-0,3 m/s |
| Spadek temperatury | max 20°C |
Funkcje sprzęgła w instalacji grzewczej
Sprzęgło hydrauliczne w instalacji CO pełni rolę stabilizatora przepływu. Zapewnia ono równomierne rozprowadzenie ciepła w całym systemie grzewczym.
Urządzenie chroni kocioł przed zbyt niską temperaturą wody powrotnej. Jest to szczególnie ważne w przypadku kotłów kondensacyjnych.
Dzięki separacji obiegów, każda pompa może pracować z optymalną wydajnością. System staje się bardziej elastyczny i efektywny energetycznie.
- Separacja hydrauliczna obiegów - umożliwia niezależną pracę pomp
- Stabilizacja przepływu - zapewnia równomierne rozprowadzenie ciepła
- Ochrona źródła ciepła - zabezpiecza przed zbyt niską temperaturą powrotu
- Odpowietrzanie - automatycznie usuwa powietrze z instalacji
- Separacja zanieczyszczeń - wychwytuje i gromadzi zanieczyszczenia
- Optymalizacja pracy pomp - zwiększa efektywność energetyczną systemu
Gdzie stosuje się sprzęgła hydrauliczne
Zastosowanie sprzęgła hydraulicznego jest szczególnie korzystne w rozbudowanych instalacjach grzewczych. Najczęściej spotyka się je w budynkach wielorodzinnych i obiektach komercyjnych. Sprawdzają się również w domach jednorodzinnych z kilkoma obiegami grzewczymi.
Sprzęgła są niezbędne w systemach z kotłami kondensacyjnymi i pompami ciepła. Znajdują zastosowanie w kotłowniach kaskadowych, gdzie pracuje kilka źródeł ciepła. Ich obecność jest szczególnie ważna przy łączeniu różnych systemów grzewczych.
Rodzaje instalacji ze sprzęgłem
Najpopularniejsze są instalacje łączące ogrzewanie grzejnikowe z podłogowym. W takich systemach sprzęgło zapewnia odpowiednią temperaturę dla każdego obiegu.
Często stosuje się je również w układach z kilkoma kotłami pracującymi w kaskadzie. Sprzęgło umożliwia wtedy optymalne wykorzystanie mocy każdego źródła ciepła.
Zalety stosowania sprzęgła hydraulicznego
Główną zaletą jest zwiększenie sprawności całego systemu grzewczego. Montaż sprzęgła hydraulicznego przekłada się na niższe koszty eksploatacji.
Urządzenie wydłuża żywotność pomp i kotła poprzez ich ochronę przed niekorzystnymi warunkami pracy. Automatyczne odpowietrzanie i separacja zanieczyszczeń zmniejszają ryzyko awarii.
System ze sprzęgłem jest bardziej elastyczny i łatwiejszy w regulacji. Pozwala na szybkie dostosowanie parametrów pracy do zmiennych potrzeb użytkowników.
Kompleksowy przewodnik po sprzęgłach hydraulicznych w systemach CO
Sprzęgło hydrauliczne to niezastąpiony element nowoczesnych systemów grzewczych, który znacząco poprawia ich wydajność i niezawodność. Jego główną zaletą jest możliwość efektywnego rozdzielenia obiegów grzewczych, co przekłada się na lepszą kontrolę nad całym systemem.
Dzięki zastosowaniu sprzęgła hydraulicznego w instalacji CO można osiągnąć znaczące oszczędności energetyczne i wydłużyć żywotność całego systemu. Urządzenie automatycznie odpowietrza instalację, separuje zanieczyszczenia i chroni źródło ciepła przed niekorzystnymi warunkami pracy.
Wybór odpowiedniego sprzęgła zależy od specyfiki instalacji i jej parametrów technicznych. Montaż sprzęgła hydraulicznego jest szczególnie zalecany w systemach z wieloma obiegami grzewczymi, kotłami kondensacyjnymi czy pompami ciepła, gdzie zapewnia optymalne warunki pracy dla wszystkich elementów systemu.
