Sprzęgło hydrauliczne to kluczowy element instalacji centralnego ogrzewania, który rozdziela obieg kotłowy od grzewczego. Pozwala to na ich niezależną pracę. Działa jak separator między źródłem ciepła a odbiornikami.
System wykorzystuje dwa obiegi - zasilający i powrotny. Głównym zadaniem jest ochrona kotła przed zbyt niską temperaturą powrotu oraz umożliwienie precyzyjnej regulacji temperatury w różnych częściach systemu grzewczego.
Najważniejsze informacje:- Umożliwia niezależne działanie różnych systemów grzewczych
- Chroni kocioł przed korozją poprzez kontrolę temperatury wody powrotnej
- Zwiększa żywotność pomp obiegowych
- Pozwala na precyzyjną regulację temperatury w każdym obiegu
- Jest szczególnie przydatny w systemach z ogrzewaniem podłogowym
- Optymalizuje wydajność energetyczną całej instalacji
- Sprawdza się w kotłowniach z wieloma obiegami grzewczymi
Co to jest sprzęgło hydrauliczne
Sprzęgło hydrauliczne to element instalacji grzewczej, który rozdziela obieg kotłowy od instalacji CO. Jego podstawowym zadaniem jest zapewnienie niezależnej pracy obu obiegów. Ten kluczowy komponent znacząco wpływa na efektywność całego systemu ogrzewania.
Zasada działania sprzęgła hydraulicznego opiera się na wyrównywaniu przepływów między obiegiem pierwotnym a wtórnym. Dzięki temu kotły mogą pracować w optymalnych warunkach, a instalacja grzewcza otrzymuje dokładnie taką ilość ciepła, jakiej potrzebuje.
Budowa sprzęgła hydraulicznego
Budowa sprzęgła hydraulicznego jest przemyślana i precyzyjna. Głównym elementem jest pionowy lub poziomy zbiornik, wyposażony w króćce przyłączeniowe. Wewnątrz znajduje się specjalna przegroda, która odpowiada za właściwe mieszanie się wody.
- Korpus zbiornika ze stali nierdzewnej
- Króćce przyłączeniowe zasilania i powrotu
- Wewnętrzna przegroda rozdzielająca
- Odpowietrznik automatyczny
- Zawór spustowy do usuwania osadów
Każdy z tych elementów pełni kluczową rolę w prawidłowym funkcjonowaniu urządzenia. Ich odpowiednie zaprojektowanie i wykonanie przekłada się na niezawodność całego systemu.
Czytaj więcej: Jakie sprzęgło do corolli e12 wybrać: przewodnik kupującego 2024

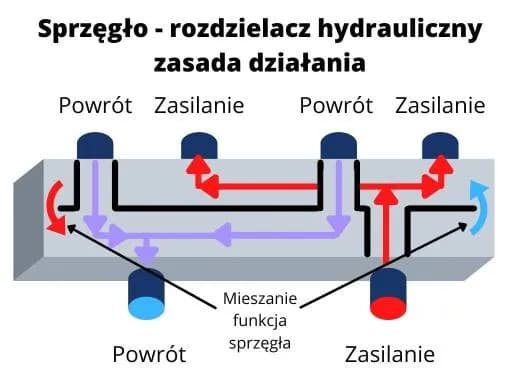

Zasada działania sprzęgła hydraulicznego
Jak działa sprzęgło hydrauliczne? Woda z obiegu kotłowego wpływa do górnej części sprzęgła, gdzie następuje jej rozdzielenie. Ciepły czynnik miesza się z wodą powrotną, zapewniając stabilną temperaturę w całym systemie.
W dolnej części sprzęgła następuje separacja zanieczyszczeń i powietrza. System automatycznie odpowietrza się, a osady są gromadzone w osadniku, skąd można je łatwo usunąć.

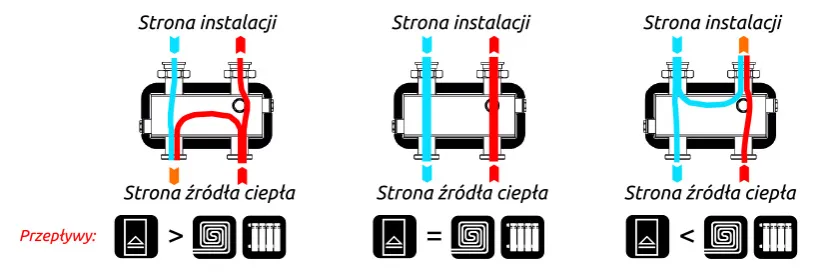

Przepływ w sprzęgle zależy od różnicy ciśnień między obiegami. Gdy pompy pracują z różną wydajnością, sprzęgło kompensuje te różnice, zapewniając optymalną pracę systemu.
| Parametr | Obieg kotłowy | Obieg grzewczy |
|---|---|---|
| Temperatura zasilania | 70-90°C | 35-70°C |
| Przepływ | Stały | Zmienny |
Dlaczego warto stosować sprzęgło hydrauliczne
Zastosowanie sprzęgła hydraulicznego znacząco poprawia pracę całej instalacji CO. System staje się bardziej elastyczny i łatwiejszy w regulacji, co przekłada się na wyższy komfort użytkowania.
Montaż sprzęgła hydraulicznego to inwestycja w długoterminową sprawność systemu. Urządzenie chroni kocioł przed korozją niskotemperaturową i zwiększa żywotność pomp obiegowych.
- Ochrona kotła przed zbyt niską temperaturą powrotu
- Niezależna praca pomp w różnych obiegach
- Możliwość łączenia różnych źródeł ciepła
- Lepsza regulacja temperatury w pomieszczeniach
- Wydłużenie żywotności elementów instalacji
- Zmniejszenie kosztów eksploatacji systemu
Zastosowanie sprzęgła w różnych systemach grzewczych
Sprzęgło hydrauliczne w instalacji CO sprawdza się w wielu konfiguracjach. Szczególnie przydatne jest w systemach z kilkoma obiegami grzewczymi, gdzie każdy wymaga innej temperatury. System pozwala na efektywne zarządzanie ciepłem w różnych strefach budynku.
W instalacjach z ogrzewaniem podłogowym sprzęgło zapewnia odpowiednią temperaturę zasilania. Chroni delikatne elementy systemu przed przegrzaniem i zapewnia równomierny rozkład ciepła.
Kotłownie kaskadowe to kolejny obszar zastosowania sprzęgła hydraulicznego. Urządzenie umożliwia płynne przełączanie między źródłami ciepła i optymalizuje ich pracę w zależności od zapotrzebowania.
| Typ budynku | Zastosowanie |
|---|---|
| Dom jednorodzinny | System mieszany (grzejniki + podłogówka) |
| Budynek wielorodzinny | Instalacja z wieloma obiegami |
| Obiekt przemysłowy | Systemy kaskadowe |
Efektywność energetyczna i oszczędności
Prawidłowo dobrane sprzęgło redukuje zużycie energii nawet o 15%. System optymalizuje pracę pomp i zapewnia efektywne wykorzystanie ciepła. Eliminacja niepotrzebnych strat energii przekłada się na realne oszczędności.
Zrównoważona praca instalacji zmniejsza obciążenie kotła. Mniejsze zużycie paliwa i dłuższe okresy między włączeniami kotła to kolejne źródła oszczędności. Kontrola temperatury powrotu zapobiega kondensacji spalin.
Inwestycja w sprzęgło zwraca się zazwyczaj w ciągu 2-3 lat. Miesięczne rachunki za ogrzewanie mogą być niższe nawet o 20% w porównaniu z instalacją bez sprzęgła.
Prawidłowa konserwacja sprzęgła hydraulicznego
Regularne przeglądy to podstawa długiej żywotności sprzęgła. Minimum raz w roku należy sprawdzić stan techniczny urządzenia i oczyścić osadnik.
Zaniedbana konserwacja może prowadzić do spadku efektywności systemu. Osady i zanieczyszczenia zmniejszają sprawność wymiany ciepła i zwiększają opory przepływu.
Do kluczowych czynności konserwacyjnych należy czyszczenie separatora zanieczyszczeń. Warto też regularnie odpowietrzać instalację i sprawdzać szczelność połączeń. Kontrola parametrów pracy powinna odbywać się co najmniej raz na kwartał.
Typowe problemy i ich rozwiązywanie
Najczęstszym problemem jest nieprawidłowa różnica temperatur między zasilaniem a powrotem. Przyczyną może być złe ustawienie pomp lub niewłaściwy dobór sprzęgła. Rozwiązaniem jest regulacja przepływów i sprawdzenie parametrów pracy.
Hałas w instalacji często wskazuje na obecność powietrza. Należy sprawdzić działanie odpowietrznika i w razie potrzeby przeprowadzić dodatkowe odpowietrzenie systemu.
Spadek efektywności ogrzewania może wynikać z zabrudzonego sprzęgła. W takiej sytuacji konieczne jest czyszczenie separatora i osadnika. Warto też sprawdzić czy przepływy w obiegach są prawidłowe.
Sprzęgło hydrauliczne - klucz do efektywnego ogrzewania
Sprzęgło hydrauliczne to fundamentalny element nowoczesnych systemów grzewczych, który znacząco wpływa na ich wydajność. Jego główną zaletą jest rozdzielenie obiegu kotłowego od grzewczego, co przekłada się na oszczędności energetyczne sięgające nawet 20%.
Prawidłowo zamontowane i konserwowane urządzenie zapewnia optymalną pracę całej instalacji CO. Regularna kontrola podstawowych parametrów i czyszczenie separatora raz w roku to klucz do długotrwałej i bezawaryjnej pracy systemu.
Inwestycja w sprzęgło hydrauliczne zwraca się średnio w ciągu 2-3 lat. System nie tylko chroni kocioł przed korozją, ale też umożliwia efektywne zarządzanie różnymi obiegami grzewczymi - od ogrzewania podłogowego po tradycyjne grzejniki.
