Sprzęgło wielopłytkowe to zaawansowany mechanizm służący do przenoszenia momentu obrotowego między wałami w pojazdach. Jest szczególnie ważne w autach z napędem 4x4 i motocyklach. Działa na zasadzie tarcia między wieloma tarczami ciernymi.
System składa się z naprzemiennie ułożonych tarcz, które mogą pracować na sucho lub w oleju. Mokre sprzęgła są trwalsze. Suche się szybciej zużywają. Głównym zadaniem jest zapewnienie płynnej jazdy i efektywnego przekazywania mocy.
Najważniejsze informacje:- Wykorzystuje tarcie do przenoszenia napędu
- Występuje w dwóch wersjach: mokrej i suchej
- Zapewnia płynniejszą jazdę niż tradycyjne sprzęgła
- Jest cięższe i droższe w produkcji
- Wymaga specjalistycznego serwisu
- Lepiej odprowadza ciepło w wersji mokrej
- Pozwala przenosić większe momenty obrotowe
Czym jest sprzęgło wielopłytkowe?
Sprzęgło wielopłytkowe to zaawansowany mechanizm odpowiadający za przenoszenie momentu obrotowego między wałami w pojazdach. Znajduje szerokie zastosowanie w motocyklach oraz samochodach z napędem 4x4.
Głównym zadaniem tego elementu jest zapewnienie płynnej jazdy poprzez efektywne przekazywanie mocy. Działanie sprzęgła wielopłytkowego opiera się na zasadzie tarcia między wieloma tarczami ciernymi.

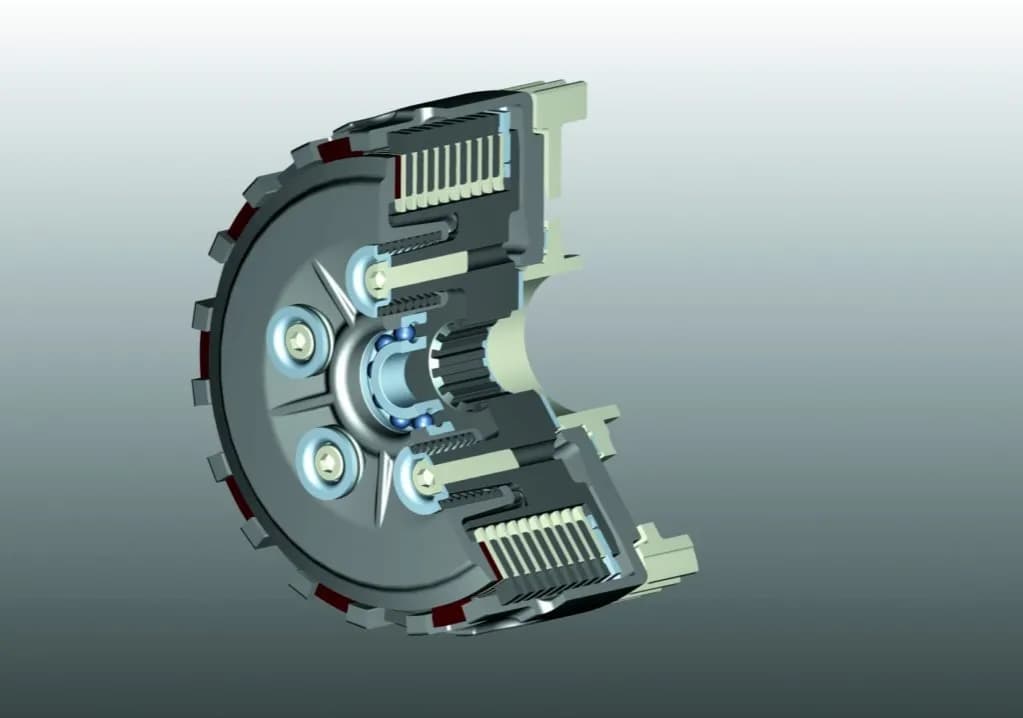

Budowa sprzęgła wielopłytkowego - najważniejsze elementy
Budowa sprzęgła wielopłytkowego opiera się na systemie naprzemiennie ułożonych tarcz ciernych. Elementy te są zamontowane na dwóch wałach - czynnym i biernym. Całość jest zamknięta w szczelnej obudowie, która może być wypełniona olejem lub pracować na sucho.
- Tarcze cierne - wykonane ze specjalnego materiału zwiększającego tarcie
- Tarcze dociskowe - odpowiedzialne za generowanie siły docisku
- Sprężyny dociskowe - zapewniają odpowiednią siłę docisku tarcz
- Obudowa - chroni mechanizm i utrzymuje olej w przypadku wersji mokrej
- Wał czynny i bierny - elementy przenoszące moment obrotowy
Zasada działania sprzęgła wielopłytkowego
Jak działa sprzęgło wielopłytkowe? Mechanizm wykorzystuje siłę tarcia powstającą między dociskanymi do siebie tarczami. Gdy pedał sprzęgła jest zwolniony, sprężyny dociskają tarcze, umożliwiając przeniesienie momentu obrotowego. Siła docisku jest regulowana przez układ sterujący.
W momencie wciśnięcia pedału sprzęgła, nacisk na tarcze maleje, co powoduje rozłączenie przekazywania napędu. Dzięki większej powierzchni ciernej, mechanizm może przenosić znacznie większe momenty obrotowe niż tradycyjne sprzęgła jednotarczowe.
Czytaj więcej: Nie popełniaj tego błędu: czy podczas hamowania wciskamy sprzęgło pierwsze?
Rodzaje sprzęgieł wielopłytkowych
| Cecha | Sprzęgło wielopłytkowe mokre | Sprzęgło wielopłytkowe suche |
| Chłodzenie | Bardzo efektywne | Ograniczone |
| Żywotność | Wysoka | Średnia |
| Konserwacja | Regularna wymiana oleju | Minimalna |
| Koszty eksploatacji | Wyższe | Niższe |
| Efektywność | Bardzo wysoka | Wysoka |
Sprzęgło mokre - charakterystyka
Sprzęgło wielopłytkowe mokre pracuje w kąpieli olejowej. Olej zapewnia doskonałe odprowadzanie ciepła i smarowanie współpracujących elementów.
Ten rodzaj sprzęgła charakteryzuje się większą żywotnością dzięki lepszemu chłodzeniu. Wymaga jednak regularnej wymiany oleju i jest bardziej skomplikowany w budowie.
Sprzęgło suche - charakterystyka
Sprzęgło wielopłytkowe suche działa bez oleju, co upraszcza jego konstrukcję. Jest lżejsze i tańsze w produkcji niż wersja mokra.
Główną wadą tego rozwiązania jest szybsze zużycie tarcz ciernych i mniejsza odporność na przegrzanie. Sprawdza się jednak dobrze w lżejszych pojazdach.
Zastosowanie sprzęgła wielopłytkowego w pojazdach
Sprzęgło wielopłytkowe w motocyklu jest standardowym wyposażeniem większości jednośladów. Zapewnia płynne przeniesienie mocy i precyzyjną kontrolę podczas ruszania.

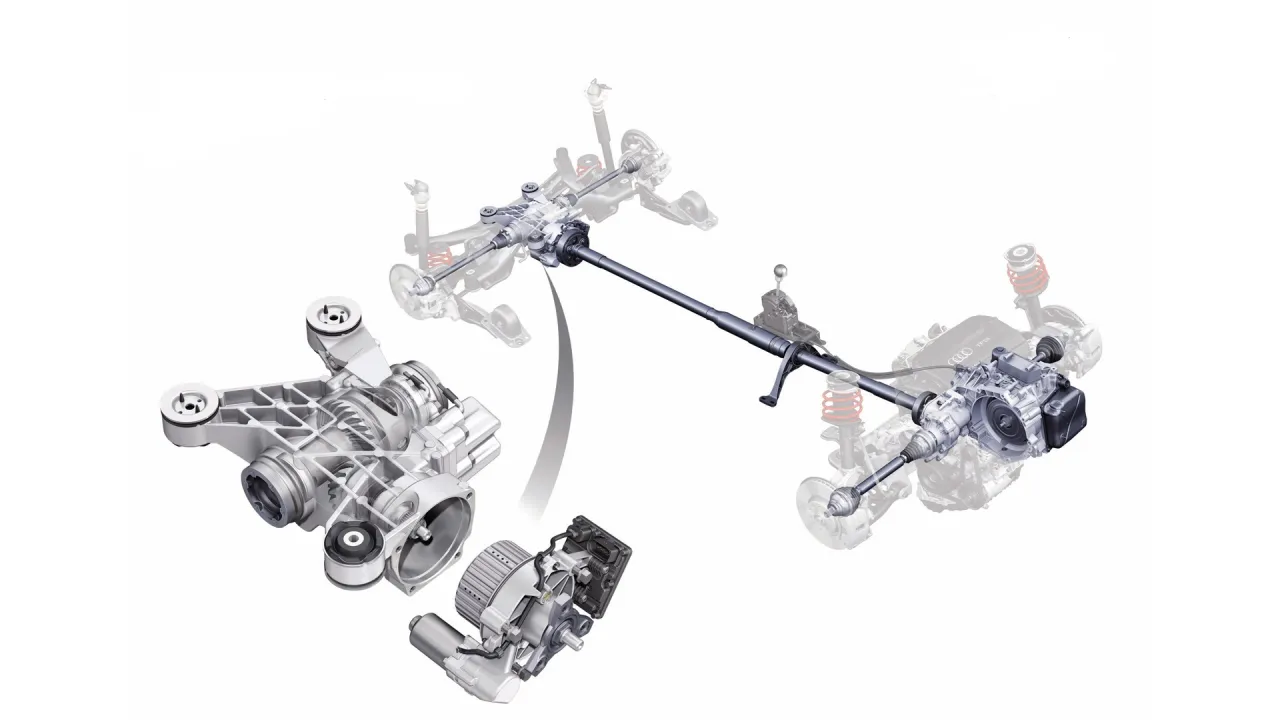

W samochodach z napędem 4x4 sprzęgło wielopłytkowe służy do rozdziału momentu obrotowego między osie. Umożliwia płynne dołączanie napędu na drugą oś w trudnych warunkach.
System ten znajduje również zastosowanie w skrzyniach biegów typu DSG. Pozwala na błyskawiczną zmianę przełożeń bez przerwy w przekazywaniu momentu obrotowego.
Zalety i wady sprzęgła wielopłytkowego
- Zalety:
- Większa powierzchnia cierna pozwala przenosić wyższe momenty obrotowe
- Lepsza kontrola podczas ruszania i zmiany biegów
- Wysoka trwałość w wersji mokrej
- Płynniejsza praca niż w sprzęgłach jednotarczowych
- Możliwość przenoszenia większych obciążeń
- Wady:
- Wyższy koszt produkcji i serwisowania
- Większa masa całego układu
- Skomplikowana konstrukcja utrudniająca naprawy
- Konieczność regularnej wymiany oleju w wersji mokrej
Konserwacja i serwisowanie
Naprawa sprzęgła wielopłytkowego wymaga specjalistycznej wiedzy i narzędzi. Podstawowa konserwacja obejmuje regularne sprawdzanie poziomu i stanu oleju w wersji mokrej. Kluczowe jest również monitorowanie luzów i stopnia zużycia tarcz.
Wymiana sprzęgła wielopłytkowego powinna być wykonywana przez wykwalifikowanego mechanika. Proces ten wymaga szczególnej precyzji i znajomości specyfiki danego modelu pojazdu. Nie należy lekceważyć pierwszych objawów nieprawidłowej pracy sprzęgła.
Przeglądy należy wykonywać zgodnie z zaleceniami producenta, zwykle co 30-50 tysięcy kilometrów. W przypadku intensywnej eksploatacji częstotliwość przeglądów powinna być zwiększona.
Objawy zużycia sprzęgła wielopłytkowego
Pierwszym sygnałem zużycia jest poślizg sprzęgła podczas przyspieszania. Charakterystycznym objawem jest wzrost obrotów silnika bez proporcjonalnego wzrostu prędkości pojazdu.
Szarpanie podczas ruszania i zmiany biegów wskazuje na nierównomierne zużycie tarcz. Może to być również spowodowane odkształceniem tarcz dociskowych.
Hałaśliwa praca sprzęgła i trudności z rozłączaniem to sygnały do natychmiastowej kontroli. W przypadku sprzęgła mokrego może to oznaczać również problemy z układem olejowym.
Co warto wiedzieć o sprzęgle wielopłytkowym?
Sprzęgło wielopłytkowe to kluczowy element układu napędowego, który znacząco wpływa na komfort i efektywność jazdy. Jego główną zaletą jest możliwość przenoszenia większych momentów obrotowych dzięki zwiększonej powierzchni ciernej.
Dostępne w dwóch wersjach - mokrej i suchej - różni się sposobem chłodzenia i trwałością. Wersja mokra, choć droższa w eksploatacji, zapewnia lepsze odprowadzanie ciepła i dłuższą żywotność. Wersja sucha jest prostsza w budowie i tańsza, ale szybciej się zużywa.
Regularna kontrola i właściwa konserwacja sprzęgła są kluczowe dla jego długiej żywotności. Pierwsze objawy zużycia, takie jak poślizg czy szarpanie, wymagają natychmiastowej reakcji i konsultacji z mechanikiem. Wymiana oleju w wersji mokrej oraz przestrzeganie zaleceń producenta znacząco wydłużają okres bezawaryjnej pracy.
