Sprzęgło hydrauliczne to kluczowy element nowoczesnych systemów centralnego ogrzewania. Służy do rozdzielania obiegu kotłowego od obiegów grzewczych. Montuje się je w kotłowni jako pionowy rozdzielacz lub poziomą belkę.
To rozwiązanie znacząco poprawia wydajność całego systemu grzewczego. System ze sprzęgłem hydraulicznym może działać nawet o 30% dłużej niż instalacja bez niego. Pozwala na skuteczne zarządzanie temperaturą w różnych obiegach grzewczych.
Kluczowe informacje:- Sprzęgło hydrauliczne rozdziela obieg kotłowy od grzewczego
- Zapobiega wzajemnemu wpływaniu na siebie pomp w systemie
- Szczególnie przydatne w instalacjach z wieloma obiegami grzewczymi
- Najlepiej sprawdza się w systemach o mocy powyżej 25 kW
- Umożliwia niezależną regulację temperatury dla różnych obiegów
- Wspomaga odpowietrzanie i odmulanie systemu
- Montowane blisko kotła dla minimalizacji strat ciepła
Czym jest sprzęgło hydrauliczne w instalacji CO?
Sprzęgło hydrauliczne to specjalny element rozdzielający obieg kotłowy od obiegów grzewczych w systemie centralnego ogrzewania. Montowane jest najczęściej jako pionowy rozdzielacz w kotłowni, choć występuje również w formie poziomej belki. Dzięki wewnętrznej przegrodzie umożliwia optymalne mieszanie się wody z różnych obiegów.
Jak działa sprzęgło hydrauliczne w praktyce? Zapewnia stabilną pracę systemu poprzez wyrównywanie ciśnień między obiegami. Pozwala na niezależną pracę pomp obiegowych, co znacząco zwiększa efektywność całego układu. Gwarantuje też optymalny przepływ wody w systemie.
Funkcje i zalety sprzęgła hydraulicznego
Instalacja CO ze sprzęgłem hydraulicznym to rozwiązanie, które znacząco poprawia działanie systemu grzewczego. Zastosowanie tego elementu może wydłużyć żywotność kotłów i pomp nawet o 30%.
- Skuteczne oddzielenie obiegu kotłowego od grzewczego
- Eliminacja wzajemnego wpływu pomp na siebie
- Optymalizacja przepływu w instalacji
- Automatyczne odpowietrzanie i odmulanie systemu
- Możliwość niezależnej regulacji temperatury w różnych obiegach
- Zwiększona sprawność kotła kondensacyjnego
Kiedy warto zastosować sprzęgło hydrauliczne?
Sprzęgło hydrauliczne zastosowanie znajduje głównie w rozbudowanych instalacjach grzewczych. Jest szczególnie przydatne w systemach z kilkoma obiegami grzewczymi, np. gdy łączymy grzejniki z ogrzewaniem podłogowym.
Sprawdza się w instalacjach wymagających różnych temperatur zasilania. Pozwala na efektywne zarządzanie ciepłem w budynkach o zróżnicowanych potrzebach grzewczych.
Czytaj więcej: Jakie sprzęgło do golfa 4 1.9 tdi 90km: kompletny poradnik wyboru
Jak dobrać odpowiednie sprzęgło hydrauliczne?
Dobór sprzęgła hydraulicznego zależy przede wszystkim od mocy systemu grzewczego. Kluczowe znaczenie ma również przepływ wody w instalacji oraz różnica temperatur między zasilaniem a powrotem. Właściwy wybór wpływa na efektywność całego systemu.
Ważnym parametrem jest średnica przyłączy sprzęgła. Musi być ona dostosowana do średnicy rur w instalacji. Należy też uwzględnić liczbę i rodzaj obiegów grzewczych.
| Moc instalacji | Przepływ nominalny | Zalecana średnica sprzęgła |
|---|---|---|
| do 35 kW | 1,5 m³/h | DN25 |
| 35-70 kW | 3,0 m³/h | DN32 |
| 70-150 kW | 6,5 m³/h | DN40 |
Montaż sprzęgła hydraulicznego krok po kroku
Montaż sprzęgła hydraulicznego w CO wymaga precyzji i odpowiedniego przygotowania. Przed rozpoczęciem prac należy dokładnie zaplanować lokalizację sprzęgła oraz przygotować wszystkie niezbędne narzędzia.
Niezbędne narzędzia i materiały
Do przeprowadzenia montażu sprzęgła hydraulicznego potrzebny jest podstawowy zestaw narzędzi hydraulicznych. Warto przygotować również materiały uszczelniające i izolacyjne.
- Klucze płaskie i nastawne
- Narzędzia do gwintowania
- Poziomnica
- Taśma teflonowa
- Pakuły konopne
- Pasta uszczelniająca
- Izolacja termiczna
- Wsporniki montażowe
Prawidłowe umiejscowienie sprzęgła w kotłowni
Sprzęgło hydrauliczne kotłownia powinno znajdować się jak najbliżej źródła ciepła. Odległość od kotła nie powinna przekraczać 1 metra, aby zminimalizować straty ciepła.
Pozycja sprzęgła musi być idealnie pionowa. Montaż należy wykonać na stabilnej ścianie lub specjalnej konstrukcji wsporczej.
Należy zapewnić łatwy dostęp do sprzęgła. Ułatwi to późniejszą konserwację i ewentualne naprawy.
Proces podłączenia sprzęgła do instalacji
Podłączenie sprzęgła hydraulicznego rozpoczynamy od strony kotła. Należy precyzyjnie połączyć zasilanie i powrót z kotła z odpowiednimi króćcami sprzęgła.
Kolejnym krokiem jest podłączenie obiegów grzewczych. Ważne jest zachowanie odpowiedniej kolejności: najpierw obieg wysokotemperaturowy, potem niskotemperaturowy.
Przed uruchomieniem systemu należy sprawdzić szczelność wszystkich połączeń. Instalację napełniamy powoli, obserwując wszelkie nieszczelności.

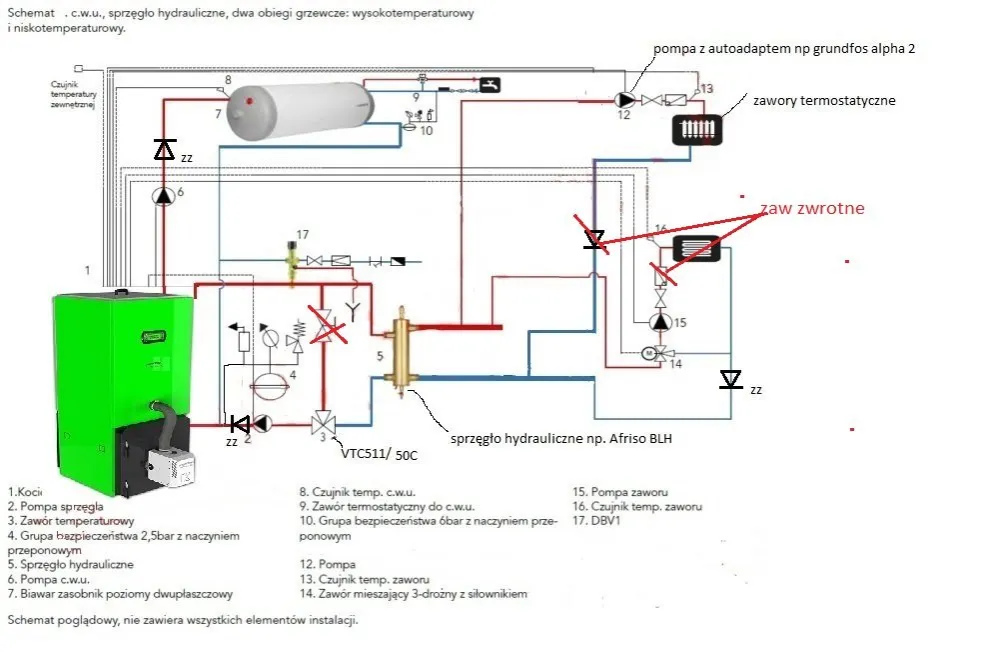

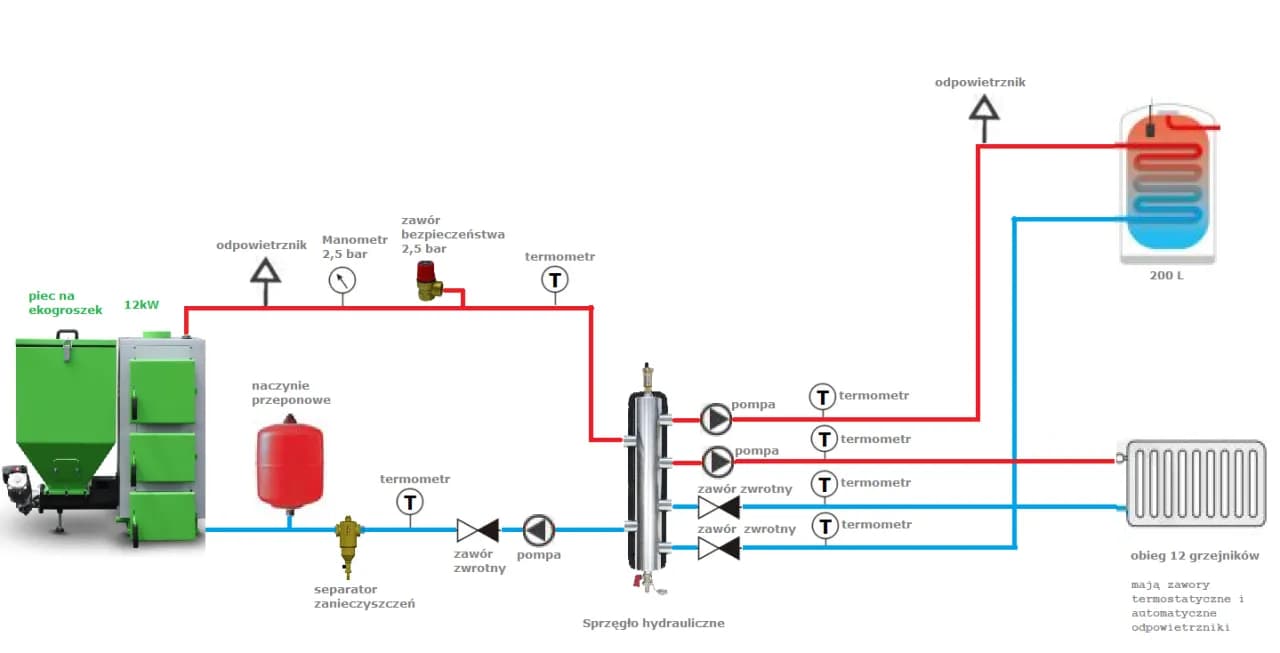

Ostatnim etapem jest odpowietrzenie układu i izolacja termiczna sprzęgła. Schemat podłączenia sprzęgła hydraulicznego powinien być dokładnie sprawdzony przed uruchomieniem.
Najczęstsze błędy przy montażu sprzęgła hydraulicznego
Podstawowym błędem jest nieprawidłowe zwymiarowanie sprzęgła. Zbyt małe lub zbyt duże sprzęgło nie zapewni optymalnej pracy systemu.
Częstym problemem jest też niedokładne odpowietrzenie układu. Może to prowadzić do nieprawidłowej pracy całej instalacji.
| Błąd | Konsekwencje | Sposób uniknięcia |
|---|---|---|
| Złe wymiarowanie | Nieefektywna praca systemu | Dokładne obliczenia przepływów |
| Niepionowy montaż | Problemy z odpowietrzeniem | Użycie poziomicy |
| Brak izolacji | Straty ciepła | Zastosowanie odpowiedniej izolacji |
| Niewłaściwe odpowietrzenie | Szumy w instalacji | Dokładne odpowietrzenie systemu |
| Błędne podłączenie obiegów | Zakłócenia przepływów | Przestrzeganie schematu montażu |
Konserwacja i przeglądy sprzęgła hydraulicznego
Regularne przeglądy sprzęgła hydraulicznego są kluczowe dla długotrwałej sprawności systemu. Minimum raz w roku należy przeprowadzić kompleksową kontrolę wszystkich elementów. Warto też regularnie sprawdzać jakość wody w instalacji.
W ramach konserwacji należy czyścić separator zanieczyszczeń znajdujący się w dolnej części sprzęgła. Kontroli podlegają również wszystkie połączenia oraz stan izolacji termicznej. Szczególną uwagę należy zwrócić na ewentualne wycieki.
Istotne jest także okresowe odpowietrzanie układu. Należy kontrolować ciśnienie w instalacji przynajmniej raz w miesiącu. System powinien być regularnie płukany, zwłaszcza przed sezonem grzewczym.
Optymalizacja pracy systemu ze sprzęgłem hydraulicznym
Efektywność instalacji CO ze sprzęgłem hydraulicznym można zwiększyć poprzez właściwe zrównoważenie przepływów. Należy regularnie kontrolować parametry pracy pomp obiegowych. Warto też dostosować krzywą grzewczą do rzeczywistych potrzeb budynku.
Kluczowe znaczenie ma prawidłowe ustawienie temperatur zasilania poszczególnych obiegów. System sterowania powinien uwzględniać różnice w zapotrzebowaniu na ciepło. Automatyka pogodowa pozwala na dodatkową optymalizację pracy całego układu.
Warto rozważyć zastosowanie inteligentnych systemów sterowania. Mogą one znacząco poprawić komfort użytkowania. Monitoring parametrów pracy pozwala na szybką reakcję w przypadku nieprawidłowości.
Instalacja sprzęgła hydraulicznego - klucz do wydajnego systemu grzewczego
Sprzęgło hydrauliczne to niezbędny element nowoczesnych systemów grzewczych, który znacząco poprawia ich efektywność. Prawidłowy montaż i dobór tego urządzenia może wydłużyć żywotność całej instalacji nawet o 30%.
Sukces instalacji CO ze sprzęgłem hydraulicznym zależy od kilku kluczowych czynników. Najważniejsze to: odpowiednie zwymiarowanie sprzęgła do mocy systemu, precyzyjny montaż w pionie oraz regularna konserwacja. Właściwe umiejscowienie sprzęgła blisko kotła i profesjonalne podłączenie wszystkich obiegów grzewczych zapewni optymalną pracę całego układu.
Niezależnie od wielkości instalacji, montaż sprzęgła hydraulicznego wymaga przestrzegania ścisłych wytycznych i użycia odpowiednich narzędzi. Systematyczne przeglądy, czyszczenie separatora zanieczyszczeń oraz kontrola parametrów pracy to podstawa długotrwałej i bezawaryjnej eksploatacji systemu.
