Sprzęgło hydrokinetyczne to kluczowy komponent automatycznych skrzyni biegów, który wykorzystuje płyn do przenoszenia mocy z silnika. Jest to innowacyjne rozwiązanie, które znacząco wpływa na komfort jazdy. Składa się z dwóch głównych elementów - pompy i turbiny, zamkniętych w obudowie wypełnionej olejem. Działa na zasadzie wykorzystania bezwładności cieczy, co zapewnia płynne przenoszenie momentu obrotowego.
System ten eliminuje bezpośrednie połączenie mechaniczne między silnikiem a skrzynią biegów. Dzięki temu znacznie redukuje drgania i wstrząsy. To sprawia, że jest szczególnie ceniony w pojazdach z automatyczną transmisją.
Najważniejsze informacje:- To zamknięty układ wykorzystujący olej do przenoszenia momentu obrotowego
- Posiada dwa główne elementy: pompę i turbinę
- Zapewnia płynną jazdę i redukcję drgań
- Jest niezbędnym elementem automatycznych skrzyń biegów
- Wykorzystuje zasadę bezwładności cieczy do działania
- Zawiera sprzęgło lock-up do pracy przy wyższych prędkościach
- Wymaga specjalistycznej obsługi w przypadku awarii

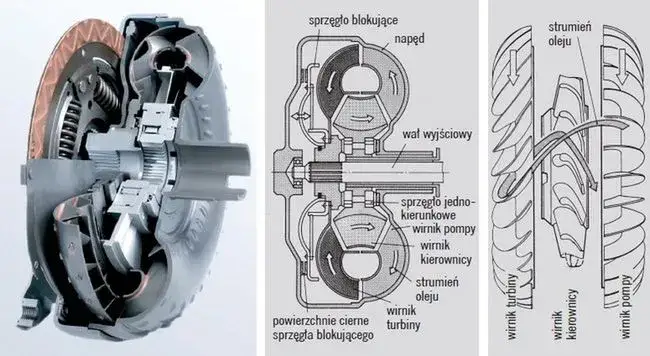

Budowa sprzęgła hydrokinetycznego
Sprzęgło hydrokinetyczne składa się z trzech podstawowych elementów zamkniętych w szczelnej obudowie. Konstrukcja ta umożliwia efektywne przenoszenie momentu obrotowego z silnika na skrzynię biegów. Każdy element pełni kluczową rolę w procesie przekazywania napędu.
- Pompa (wirnik napędzający) - element połączony z wałem silnika, odpowiedzialny za wprawienie cieczy w ruch wirowy
- Turbina (wirnik napędzany) - komponenta odbierająca energię kinetyczną cieczy i przekazująca moment obrotowy do skrzyni biegów
- Ciecz robocza - specjalny olej wypełniający wnętrze sprzęgła, działający jako medium przenoszące energię
Montaż elementów sprzęgła hydrokinetycznego odbywa się w specjalnej obudowie z uszczelnieniami. Precyzyjne spasowanie wszystkich elementów jest kluczowe dla prawidłowego działania układu.
Zasada działania sprzęgła hydrokinetycznego
Jak działa sprzęgło hydrokinetyczne? Proces rozpoczyna się od obracającej się pompy, która wprawia w ruch wirowy ciecz roboczą. Energia kinetyczna cieczy jest przekazywana na łopatki turbiny. Prędkość obrotowa turbiny stopniowo wzrasta, aż osiągnie wartość zbliżoną do prędkości pompy.
Zasada działania przekładni hydrokinetycznej opiera się na bezwładności cieczy. Olej przepływający między łopatkami pompy i turbiny tworzy wir hydrauliczny. To właśnie ten wir umożliwia płynne przenoszenie momentu obrotowego.
Ciecz robocza pełni podwójną funkcję w układzie. Jest nie tylko medium przenoszącym moment obrotowy, ale również chłodzi elementy sprzęgła podczas pracy.
Czytaj więcej: Poznaj sekrety działania sprzęgła haldex - wszystko co musisz wiedzieć
Sprzęgło lock-up - co to jest i jak działa?
Sprzęgło lock-up to mechanizm blokujący, który łączy mechanicznie pompę z turbiną. Aktywuje się automatycznie przy wyższych prędkościach jazdy.
System wykorzystuje docisk mechaniczny, który eliminuje poślizg między pompą a turbiną. Działanie to jest kontrolowane przez elektroniczny moduł sterujący skrzyni biegów.
Zastosowanie sprzęgła lock-up przynosi znaczące korzyści. Redukuje straty mocy występujące podczas normalnej pracy sprzęgła hydrokinetycznego. Zmniejsza zużycie paliwa podczas jazdy z wysokimi prędkościami. Dodatkowo poprawia odpowiedź układu napędowego na reakcje kierowcy.
Różnice między sprzęgłem hydrokinetycznym a ciernym
| Cecha | Sprzęgło hydrokinetyczne | Sprzęgło cierne |
| Medium robocze | Olej | Tarcze cierne |
| Sposób przenoszenia momentu | Poprzez ciecz | Poprzez tarcie |
| Zużycie elementów | Niskie | Wysokie |
| Płynność działania | Bardzo wysoka | Średnia |
| Sprawność | Niższa | Wyższa |
| Koszty produkcji | Wysokie | Niskie |
Sprzęgło hydrokinetyczne różni się znacząco od ciernego sposobem przenoszenia momentu obrotowego. Wykorzystanie cieczy jako medium roboczego zapewnia znacznie płynniejszą pracę. Konstrukcja ta jest jednak bardziej skomplikowana i droższa w produkcji.
Zastosowanie sprzęgła hydrokinetycznego
Sprzęgło hydrokinetyczne w automatycznej skrzyni biegów stanowi standardowe wyposażenie. Jest to rozwiązanie powszechnie stosowane w nowoczesnych pojazdach. Jego obecność znacząco wpływa na komfort prowadzenia.
- Samochody osobowe z automatyczną skrzynią - większość modeli premium
- Autobusy miejskie - zapewnia płynną jazdę w ruchu miejskim
- Ciężarówki dalekobieżne - redukuje zmęczenie kierowcy
- Maszyny budowlane - chroni układ napędowy przed przeciążeniami
- Pojazdy specjalistyczne - zapewnia precyzyjną kontrolę prędkości
W przemyśle sprzęgło hydrokinetyczne znajduje zastosowanie w maszynach o dużej mocy. Jest często wykorzystywane w przenośnikach taśmowych i pompach przemysłowych.
Zalety sprzęgła hydrokinetycznego
Jak działa sprzęgło hydrokinetyczne w kontekście ochrony układu napędowego? Eliminuje nagłe szarpnięcia i przeciążenia, znacząco wydłużając żywotność podzespołów. Skutecznie tłumi drgania skrętne silnika.
System zapewnia automatyczne dostosowanie momentu obrotowego do obciążenia. Nie wymaga ręcznej regulacji podczas eksploatacji.
Komfort jazdy jest znacząco wyższy niż w przypadku sprzęgła ciernego. Ruszanie i zmiana biegów odbywa się płynnie, bez szarpnięć. Kierowca nie odczuwa typowych dla sprzęgła ciernego wibracji.
Wady i ograniczenia
Główną wadą jest niższa sprawność mechaniczna układu. Występują straty energii związane z poślizgiem hydrokinetycznym.
System jest bardziej skomplikowany niż tradycyjne sprzęgło cierne. Koszty produkcji i ewentualnych napraw są wyższe.
Aspekty ekonomiczne to przede wszystkim zwiększone zużycie paliwa. Wynika to z ciągłego poślizgu przy niskich prędkościach. Dodatkowo, układ wymaga stosowania specjalnych olejów przekładniowych.
Diagnostyka i typowe usterki
Naprawa sprzęgła hydrokinetycznego wymaga specjalistycznej wiedzy i narzędzi. Najczęstsze objawy awarii to szarpanie podczas ruszania, opóźniona reakcja na gaz i nietypowe dźwięki. Diagnostyka powinna być przeprowadzona przez wykwalifikowany serwis.
| Usterka | Przyczyna |
| Szarpanie przy ruszaniu | Zużycie łożysk lub łopatek |
| Hałas podczas pracy | Uszkodzenie łożysk |
| Brak przenoszenia napędu | Utrata cieczy roboczej |
| Opóźniona reakcja | Zanieczyszczenie oleju |
Regularna kontrola stanu technicznego pozwala uniknąć poważnych awarii. Wczesne wykrycie nieprawidłowości zmniejsza koszty napraw.
Konserwacja sprzęgła hydrokinetycznego
Prawidłowa eksploatacja wymaga regularnej wymiany oleju przekładniowego. Należy stosować olej o odpowiedniej specyfikacji zalecanej przez producenta. Niedopuszczalne jest mieszanie różnych typów olejów.
Istotne jest utrzymanie odpowiedniej temperatury pracy układu. Przegrzewanie może prowadzić do degradacji oleju i uszkodzeń mechanicznych. Należy unikać długotrwałej pracy na biegu jałowym.
Okresy międzyserwisowe są określone przez producenta pojazdu. Standardowo wymiana oleju powinna być wykonywana co 60-80 tysięcy kilometrów.
Kompleksowy przewodnik po układzie przeniesienia napędu
Sprzęgło hydrokinetyczne to zaawansowany element układu napędowego, który rewolucjonizuje sposób przenoszenia mocy w pojazdach z automatyczną skrzynią biegów. Jego unikalna konstrukcja, oparta na wykorzystaniu cieczy jako medium roboczego, zapewnia niespotykaną płynność pracy i ochronę podzespołów.
Kluczem do długiej żywotności jest właściwa konserwacja i regularna diagnostyka. Prawidłowa eksploatacja sprzęgła hydrokinetycznego wymaga przestrzegania okresów międzyserwisowych i stosowania odpowiednich olejów. Wczesne wykrycie nieprawidłowości może uchronić przed kosztownymi naprawami.
Mimo wyższych kosztów produkcji i eksploatacji, korzyści płynące z zastosowania przekładni hydrokinetycznej znacząco przewyższają jej wady. Komfort jazdy, ochrona układu napędowego i niezawodność to główne atuty tego rozwiązania, które sprawiają, że jest ono standardem w nowoczesnych pojazdach z automatyczną skrzynią biegów.
