Sprzęgło elektromagnetyczne to zaawansowane urządzenie mechaniczne, które kontroluje przenoszenie momentu obrotowego. Jego głównym zadaniem jest łączenie i rozłączanie elementów napędowych za pomocą pola magnetycznego.
System działa na zasadzie elektromagnetyzmu, wykorzystując cewkę i tarczę cierną jako kluczowe komponenty. Gdy cewka otrzymuje zasilanie 24V DC, generowane pole magnetyczne umożliwia precyzyjne sterowanie przeniesieniem momentu obrotowego.
To rozwiązanie znajduje szerokie zastosowanie w przemyśle motoryzacyjnym, maszynach przemysłowych i tokarkach, gdzie wymagana jest dokładna kontrola przenoszenia napędu.
Najważniejsze informacje:- Wykorzystuje pole magnetyczne do sterowania momentem obrotowym
- Składa się z cewki elektromagnetycznej i tarczy ciernej
- Dostępne w trzech głównych wariantach: suche, mokre i proszkowe
- Wymaga zasilania 24V DC do działania
- Oferuje szybką reakcję i wysoką trwałość
- Cechuje się prostą konstrukcją i łatwą konserwacją
Czym jest sprzęgło elektromagnetyczne
Sprzęgło elektromagnetyczne to urządzenie mechaniczne służące do kontrolowanego przenoszenia momentu obrotowego między elementami. Wykorzystuje ono zjawisko elektromagnetyzmu do łączenia i rozłączania elementów napędowych. Dzięki temu możliwe jest precyzyjne sterowanie przekazywaniem napędu w różnych maszynach i urządzeniach.
System ten działa na zasadzie przyciągania magnetycznego, które powstaje po przepływie prądu przez cewkę. Jest to rozwiązanie powszechnie stosowane w przemyśle ze względu na swoją niezawodność. Możliwość szybkiego włączania i wyłączania sprawia, że jest to idealne rozwiązanie dla systemów wymagających częstego przełączania.

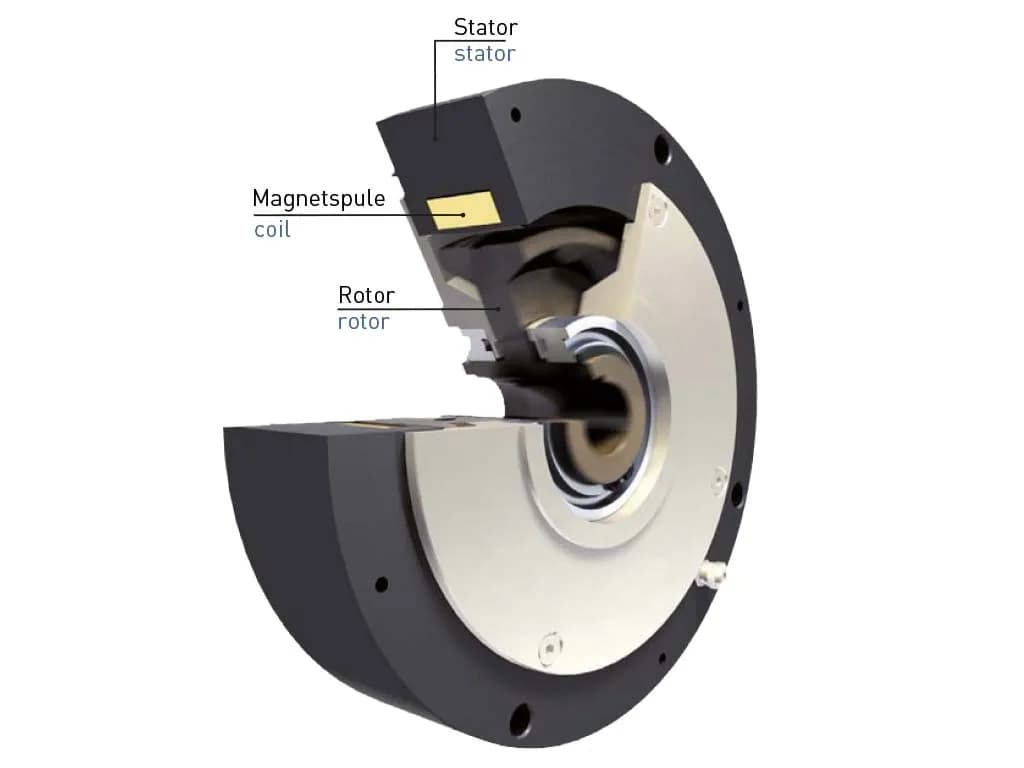

Budowa sprzęgła elektromagnetycznego
Budowa sprzęgła elektromagnetycznego opiera się na kilku kluczowych elementach, które współpracują ze sobą. Każdy z nich pełni określoną funkcję w procesie przenoszenia momentu obrotowego. Razem tworzą kompletny system przeniesienia napędu.
- Cewka elektromagnetyczna - generuje pole magnetyczne po podaniu napięcia
- Tarcza cierna - element przenoszący moment obrotowy
- Jarzmo - element konstrukcyjny sprzęgła
- Sprężyna - odpowiada za rozłączanie elementów
- Pierścienie stykowe - zapewniają przepływ prądu do cewki
Wszystkie te elementy są precyzyjnie dopasowane i współpracują ze sobą. Ich prawidłowe działanie zapewnia efektywne przenoszenie momentu obrotowego.
Czytaj więcej: Jak samodzielnie odpowietrzyć hamulce i pompę hamulcową w aucie?
Zasada działania sprzęgła elektromagnetycznego
Zasada działania sprzęgła elektromagnetycznego rozpoczyna się od podania napięcia na cewkę. Przepływ prądu generuje pole magnetyczne. To pole przyciąga tarczę cierną do jarzma.
Gdy tarcza zostaje przyciągnięta, moment obrotowy jest przenoszony między elementami. Siła tarcia między powierzchniami zapewnia płynne przekazywanie napędu. Cały proces odbywa się bez mechanicznego połączenia elementów.
System kontroli napięcia pozwala na precyzyjne sterowanie sprzęgłem. Zmiana natężenia prądu wpływa na siłę przyciągania. To umożliwia dostosowanie momentu obrotowego do aktualnych potrzeb.
Proces włączania sprzęgła
Włączanie rozpoczyna się od podania napięcia 24V DC na cewkę elektromagnetyczną. Generowane pole magnetyczne natychmiast przyciąga tarczę cierną do powierzchni roboczej.
Cały proces trwa ułamki sekund i jest całkowicie automatyczny. Moment obrotowy jest przenoszony płynnie, bez szarpnięć i uderzeń.
Proces wyłączania sprzęgła
Wyłączenie następuje po odcięciu zasilania od cewki. Sprężyna automatycznie odciąga tarczę cierną od powierzchni roboczej.
System powraca do stanu spoczynku w sposób kontrolowany. Specjalna konstrukcja zapobiega powstawaniu szkodliwych naprężeń podczas rozłączania.
Rodzaje sprzęgieł elektromagnetycznych
| Typ | Charakterystyka | Zastosowanie |
| Suche | Praca bez środka smarnego | Małe i średnie obciążenia |
| Mokre | Praca w kąpieli olejowej | Duże obciążenia |
| Proszkowe | Wykorzystanie proszku ferromagnetycznego | Precyzyjne sterowanie |
Rodzaje sprzęgieł elektromagnetycznych różnią się głównie środowiskiem pracy i sposobem przenoszenia momentu. Sprzęgła suche są najprostsze w konstrukcji i najłatwiejsze w obsłudze. Mokre zapewniają lepsze odprowadzanie ciepła.
Zastosowanie sprzęgła elektromagnetycznego w praktyce
Sprzęgło elektromagnetyczne zastosowanie znajduje w wielu dziedzinach przemysłu. Szczególnie sprawdza się w maszynach wymagających precyzyjnego sterowania napędem. Jest niezastąpione w systemach automatyki przemysłowej.
W motoryzacji pełni kluczową rolę w układach napędowych. Wykorzystywane jest również w tokarkach i frezarkach. Znajduje zastosowanie w systemach transportowych.
- Motoryzacja - układy napędowe w SUV-ach i crossoverach
- Przemysł - tokarki i frezarki CNC
- Automatyka - systemy przenośników
- Robotyka - ramiona robotów przemysłowych
- Transport - systemy taśmociągów
- Energetyka - turbiny wiatrowe
Parametry techniczne sprzęgła elektromagnetycznego
Dobór odpowiednich parametrów technicznych jest kluczowy dla prawidłowego działania sprzęgła. Wartości te muszą być dostosowane do konkretnego zastosowania.
| Parametr | Wartość |
| Napięcie zasilania | 24V DC |
| Moment obrotowy | 10-1000 Nm |
| Temperatura pracy | -20°C do +80°C |
Te parametry zapewniają optymalne działanie sprzęgła w większości zastosowań. Ich przekroczenie może prowadzić do awarii.
Typowe problemy i ich rozwiązania
Naprawa sprzęgła elektromagnetycznego wymaga znajomości najczęstszych problemów. Regularna konserwacja może zapobiec większości awarii.
Objawy awarii sprzęgła
Pierwszym sygnałem problemów jest często nietypowy hałas podczas pracy. Może pojawić się też opóźniona reakcja na włączanie. Czasami występuje również zwiększone nagrzewanie się elementów.
Brak reakcji na sygnał sterujący wskazuje na problemy elektryczne. Poślizg podczas pracy świadczy o zużyciu elementów ciernych. Drgania mogą sygnalizować problemy z wyważeniem.
Rozwiązywanie problemów
Większość problemów elektrycznych można rozwiązać sprawdzając połączenia. Wymiana zużytych elementów ciernych przywraca prawidłowe działanie. Regularna kontrola i czyszczenie przedłużają żywotność sprzęgła.
Montaż sprzęgła elektromagnetycznego powinien być wykonany przez wykwalifikowany personel. Przestrzeganie zaleceń producenta jest kluczowe. Systematyczne przeglądy zapobiegają poważnym awariom.
Co warto wiedzieć o sprzęgle elektromagnetycznym?
Sprzęgło elektromagnetyczne to zaawansowane urządzenie mechaniczne, które wykorzystuje pole magnetyczne do precyzyjnego sterowania momentem obrotowym. Jego główne zalety to szybka reakcja, wysoka trwałość i łatwość obsługi, co sprawia, że jest powszechnie stosowane w przemyśle i motoryzacji.
Dostępne w trzech głównych wariantach - suchym, mokrym i proszkowym - sprzęgło elektromagnetyczne oferuje różnorodne możliwości zastosowania. Każdy typ ma swoje unikalne cechy i znajduje zastosowanie w konkretnych warunkach pracy, od lekkich obciążeń po systemy wymagające precyzyjnego sterowania.
Kluczem do długotrwałej i bezawaryjnej pracy jest prawidłowy montaż i regularna konserwacja. Znajomość podstawowych parametrów technicznych oraz typowych problemów pozwala na szybkie diagnozowanie i rozwiązywanie ewentualnych usterek, co znacząco wydłuża żywotność urządzenia.
